1. Analyse Granulométrique

1.1. Tamisage (Sieve Analysis)

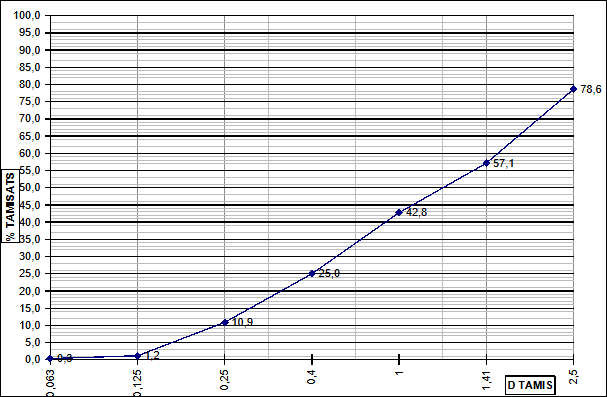

La courbe granulométrique

Courbe Granulométrique

Equations importantes :

  1. Pourcentage passant :

% passant = Zähler M a s s e Leerzeichen c u m u l é e Leerzeichen p a s s a n t Leerzeichen p a r Leerzeichen kleiner oder gleich Leerzeichen t a m i s geteilt durch Nenner M a s s e Leerzeichen t o t a l e Leerzeichen d e Leerzeichen l apostroph é c h a n t i l l o n Bruchergebnis multipliziert mit 100

  1. Pourcentage retenu :

% retenu = Zähler M a s s e Leerzeichen r e t e n u e Leerzeichen s u r Leerzeichen u n Leerzeichen t a m i s geteilt durch Nenner M a s s e Leerzeichen t o t a l e Leerzeichen d e Leerzeichen l apostroph é c h a n t i l l o n Bruchergebnis multipliziert mit 100

  1. Pourcentage retenu cumulé = somme des pourcentages retenus sur les tamis supérieurs

  2. Diamètres caractéristiques (D10, D30, D60) :

Ceux-ci sont lu à partir de la courbe granulométrique.

D10 : Le diamètre des particules auquel 10 % du poids de l’échantillon de sol est plus fin (a traversé des tamis plus petits). Comment le trouver : sur la courbe granulométrique, localisez 10 % sur l’axe y et trouvez le diamètre correspondant sur l’axe des x.

C’est le même pour D30 et D60.

Utilisé pour calculer :

  1. Coefficient d’uniformité (Cu) :

Cu = Zähler D 60 geteilt durch Nenner D 10 Bruchergebnis

Interprète la répartition des tailles de particules.

Pour Cu < 2 la granulométrie est dite uniforme ;

Pour Cu > 2 la granulométrie est dite étalée.

  1. Coefficient de courbure (Cc) :

Cc = Zähler linke klammer D 30 rechte klammer ² geteilt durch Nenner D 10 Leerzeichen multipliziert mit Leerzeichen D 60 Bruchergebnis

Mesure la forme de la courbe entre D10 et D60. Pour les sols bien calibrés, Cc doit être compris entre 1 et 3.


L'analyse granulométrique se poursuit par la sédimentométrie, cliquez sur la flèche en haut à droite pour accéder à ce sous-chapire.
